Čeľusťový drvič BB 300 Univerzálna jednotka so zameraním na veľkosť vstupu

Žiadosť o cenovú ponuku
Produktový list PDF

Jazyk:

Čeľusťový drvič BB 300 je špeciálne navrhnutý na prijímanie veľkých rozmerov vstupného materiálu až do 130 mm. Šírku medzery možno plynule nastaviť v rozsahu 1 - 40 mm. V závislosti od materiálu vzorky možno dosiahnuť veľkosť častíc až 5 mm, čo vedie k účinnosti drvenia 26. S BB 300 je možné dosiahnuť výkon až 600 kg/h.

Čelisťové drviče RETSCH sú k dispozícii v 8 rôznych veľkostiach. Výkon a konečná jemnosť závisia od typu drviča, zvolenej šírky medzery a od vlastností drvenej vzorky materiálu.

Robustná konštrukcia, jednoduchá manipulácia a čistenie sú charakteristickými znakmi modelov čeľusťových drvičov RETSCH. Malé množstvá vzoriek sa spracúvajú v dávkach, pri väčších množstvách sa drviče môžu prevádzkovať nepretržite.

Robustný a univerzálny

  • Vynikajúci drviaci výkon
  • Široká škála materiálov na mletie bez kontaminácie
  • Kompenzácia opotrebenia s nastavením nulového bodu
  • Kontinuálné nastavenie šírky medzery
  • Ľahko čistiteľná drviaca komora
  • Vhodné na kontinuálne mletie
  • Konektor na odsávanie prachu
Výkonnostný radarový graf BB 300

Univerzálna jednotka so zameraním na veľkosť vstupu

Čeľusťový drvič BB 300 Dokonalosť v detaile

Robustná konštrukcia, jednoduchá manipulácia a čistenie - to sú vlastnosti čeľusťového drviča BB 300. Pri množstve vzoriek do 35 l sa BB 300 môže používať dávkovo; pri väčšom množstve sa môže používať nepretržite.

Rozdrvená vzorka sa zhromažďuje vo vyberateľnom zberači. Pri väčších množstvách alebo nepretržitej drviacej prevádzke možno zberač vzoriek nahradiť riešením podľa požiadaviek zákazníka (napr. pásovým dopravníkom).

Ako ochrana proti preťaženiu slúži pružinová podložka Belleville integrovaná do nastavenia vretena. Excentrický hriadeľ pohybujúci ramenom drviča je poháňaný cez klinový remeň robustným brzdovým motorom. Veľká remenica je zároveň zotrvačníkom a zabezpečuje plynulú a výkonnú prevádzku čeľusťového drviča. Drvič BB 200 je vybavený klzným ložiskom, ktoré si nevyžaduje údržbu ani mazanie.

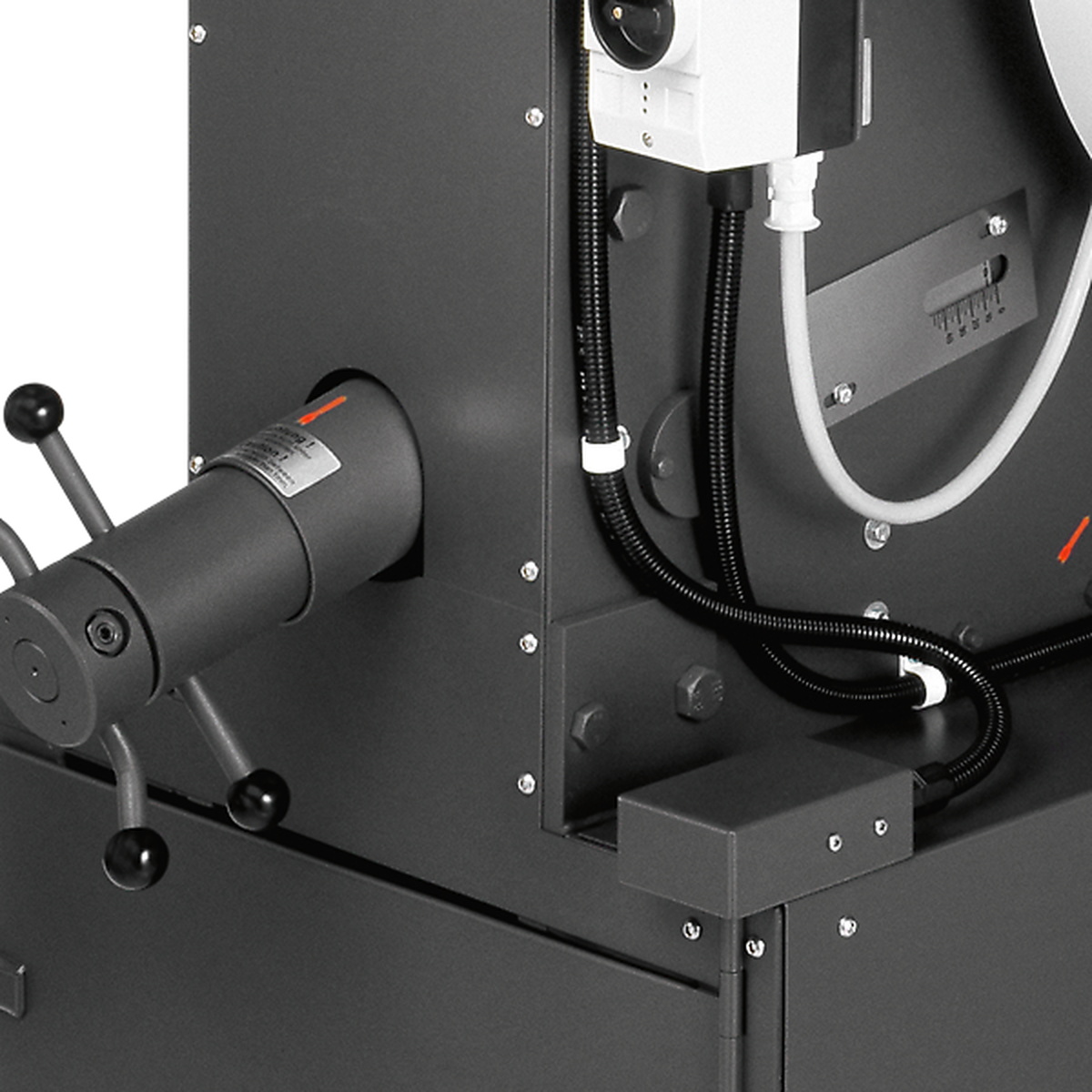

Čeľusťový drvič BB 300 Kompenzácia opotrebenia nastavením nulového bodu

V závislosti od materiálu a priepustnosti začnú drviace čeľuste skôr či neskôr vykazovať známky opotrebovania. To znamená, že vzdialenosť medzi nastavenými čeľusťami alebo drviací medzera sa časom zväčší. Aby sa dosiahli reprodukovateľné výsledky drvenia, musí sa toto opotrebenie kompenzovať.

Čelisťové drviče RETSCH sa dajú plynule nastavovať, čo umožňuje kompenzovať opotrebovanie čeľustí. To sa vykonáva pomalou zmenou nastavenia šírky medzery pri zapnutom motore, kým nie je počuteľný kontakt drviacej čeľuste. Takto získaný nový nulový bod sa uloží opätovným nastavením stupnice.

Kompenzácia opotrebenia nastavením nulového bodu

Čeľusťový drvič BB 300 Pohodlie používateľa v kombinácii s maximálnou bezpečnosťou

Bezpečnosť je pri čeľusťových drvičoch RETSCH najvyššou prioritou. Do násypky bez nárazu nemožno vložiť ruku. Bezpečnostný spínač a brzdový motor zabezpečujú okamžité zastavenie v prípade nesprávneho otvorenia alebo zapnutia stroja.

Na jednoduché čistenie drviacej komory sa dá sklopná násypka v niekoľkých jednoduchých krokoch vybrať. Čelisťové drviče pracujú veľmi hladko a ticho a sú prakticky bezúdržbové.

Na bezpečné a účinné drvenie Príslušenstvo pre čeľusťový drvič
BB 300

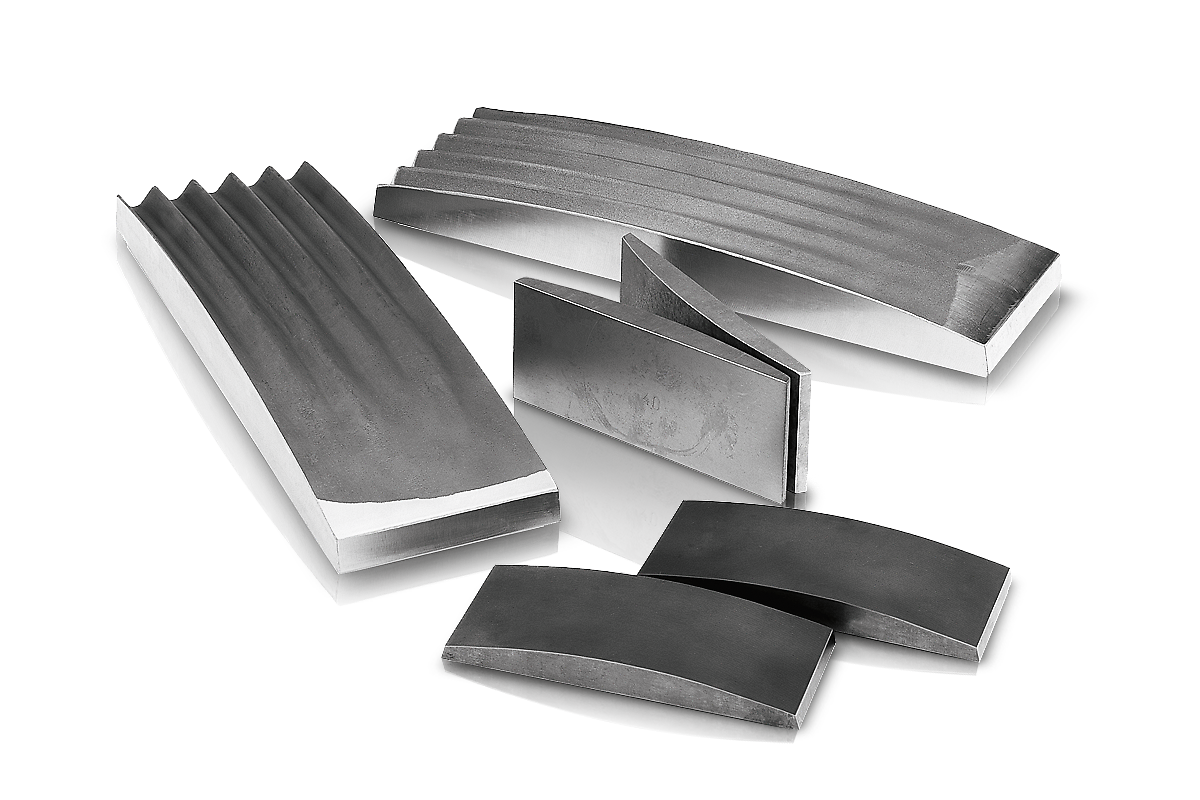

Drviace čeľuste a trecie dosky sú k dispozícii v piatich rôznych materiáloch, ktoré možno vybrať v závislosti od vzorky a vykonávanej analýzy:

  • mangánová oceľ
  • nerezová oceľ
  • karbid volfrámu
  • oceľ pre mletie bez kontaminácie ťažkými kovmi
Príslušenstvo pre čeľusťový drvič BB 300

Čeľusťový drvič BB 300 Čelisťové drviče pre špeciálne požiadavky

Okrem štandardného modelu je čeľusťový drvič BB 300 k dispozícii aj v špeciálnej verzii prispôsobenej konkrétnym požiadavkám použitia.

Drvenie bez ťažkých kovov

Všetky čeľusťové drviče sú k dispozícii vo verzii bez obsahu ťažkých kovov. Drvič BB 300 je možné dodať aj v špeciálnej verzii vhodnej na drvenie polovodičových materiálov. Patrí sem plastové obloženie vstupnej násypky a zásobníka, ako aj drviace čeľuste a trecie dosky z karbidu volfrámu. Vzorka sa v žiadnom bode nedostane do kontaktu s kovovými materiálmi a žiadny abrazívny účinok drviacich nástrojov nezhorší čistotu materiálu vzorky.

Drvenie bez ťažkých kovov

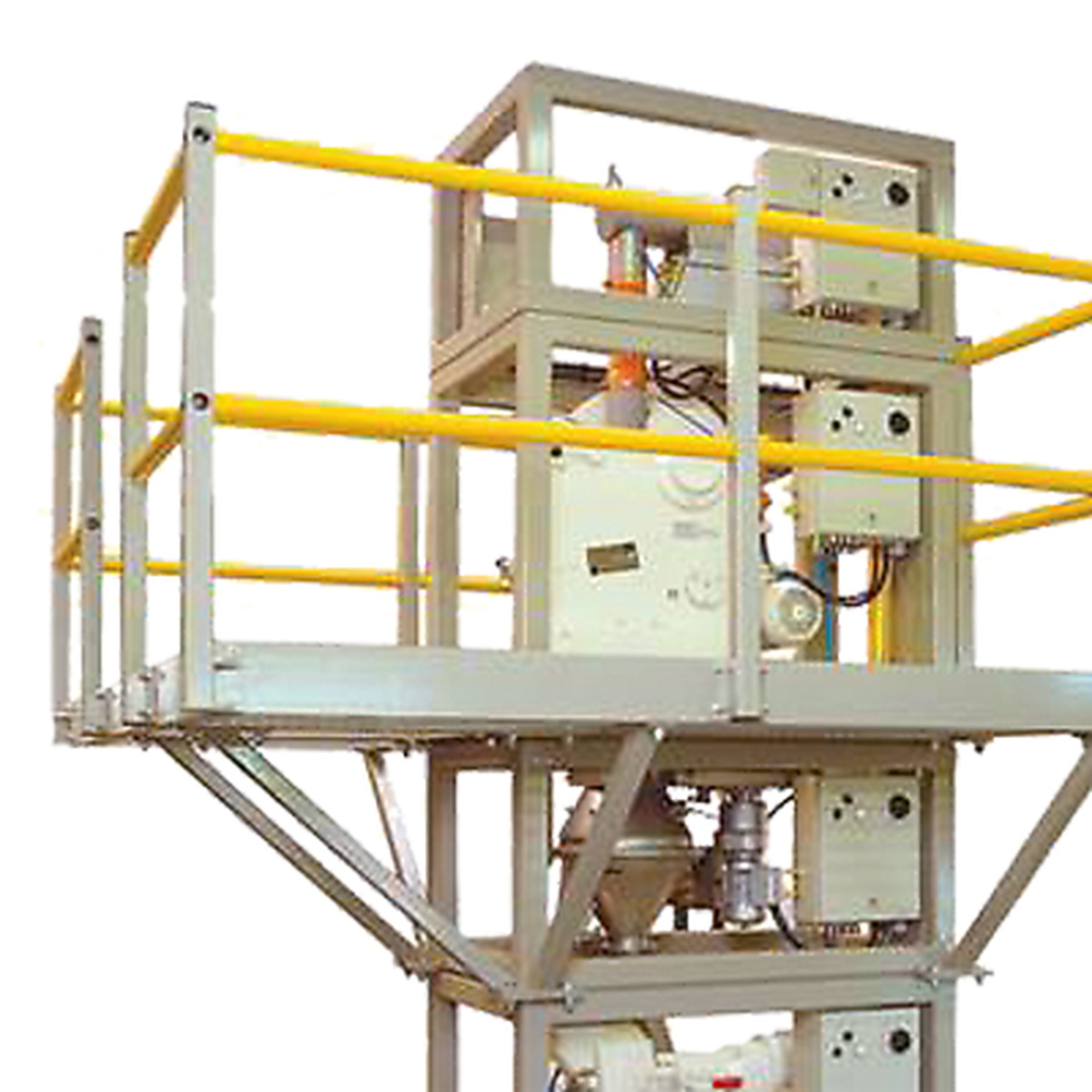

Verzia procesnej linky

Čeľusťový drvič BB 300 je k dispozícii aj vo verziách, ktoré sú vhodné na kontinuálne zmenšovanie veľkosti v online prevádzke, napr. na kontrolu kvality počas výrobného procesu. Dodávajú sa bez násypky a ochranného spínača motora. Napätie trojfázového striedavého motora sa volí podľa požiadaviek zákazníka.

Verzia procesnej linky

Čeľusťový drvič BB 300 Typické vzorky materiálu

Výkonné čeľusťové drviče RETSCH sú ideálne na predbežné drvenie stavebných materiálov, rúd, žuly, oxidovej keramiky, kremeňa, trosky, kremíka, uhlia, volfrámových zliatin, cementového slinku atď.

 betón

betón

nefrit

nefrit

 sklo

sklo

 uhlie

uhlie

Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi

Čeľusťový drvič BB 300 je robustný a výkonný drvič s núteným posuvom. Vstupný materiál prechádza bezodrazovou násypkou a vstupuje do drviacej komory. K zmenšovaniu veľkosti dochádza v klinovitom priestore medzi pevným drviacim ramenom a ramenom, ktoré sa pohybuje pomocou excentrického hnacieho hriadeľa. Eliptický pohyb drví vzorku, ktorá padá dole vplyvom gravitácie.

Hneď ako je vzorka menšia ako šírka vypúšťacej medzery, spadne do vyberateľného zberača. Plynulé nastavenie šírky medzery so stupnicou zaisťuje optimálne zmenšenie veľkosti podľa nastavenej šírky medzery.
