Kladívkové mlyny sa používajú na drvenie, rozomieľanie a deaglomeráciu stredne tvrdých, tvrdých, krehkých, húževnatých a vláknitých vzoriek.
Robustný kladivový mlyn RETSCH HM 200 akceptuje veľké vstupné rozmery až do 100 mm, ktoré sa môžu v závislosti od vlastností vzorky zmenšiť na menej ako 0,8 mm.
Mlyn je ideálny na spracovanie veľkých objemov vzoriek dávkovo alebo kontinuálne, čo zabezpečuje vysokú priepustnosť vzoriek. Vďaka vlastnostiam, ako je robustná konštrukcia, jednoduchá manipulácia a rýchle čistenie, je mlyn HM 200 rovnako vhodný na použitie v laboratóriách alebo pilotných prevádzkach.

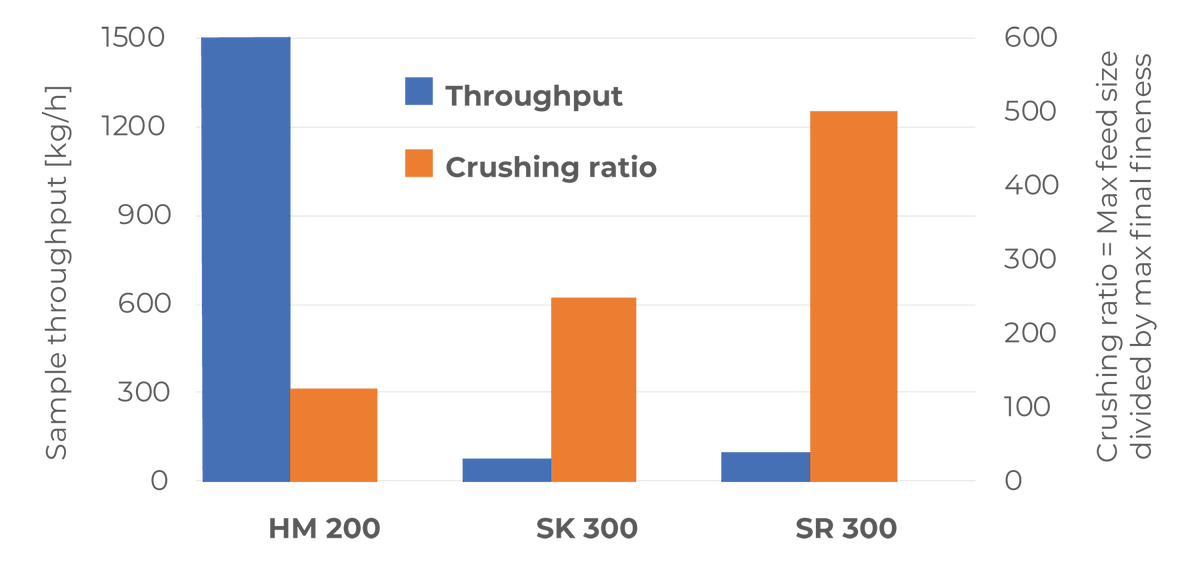

Tento diagram zobrazuje porovnanie kladivového mlyna HM 200 s dvoma rotorovými mlýnmi. Jasne viditeľná je extrémne vysoká priepustnosť vzorky mlyna HM 200. HM 200 vykazuje dobrú účinnosť drvenia 125, čo je hodnota maximálnej veľkosti vstupného materiálu vydelená najjemnejšou dosiahnuteľnou veľkosťou mletia. Modely SR 300 a SK 300 prijímajú maximálnu veľkosť vstupného materiálu 25 mm (na rozdiel od modelu HM 200, ktorý prijíma veľkosti do 100 mm) a drvia častice s veľkosťou pod 0,05 mm, resp. 0,1 mm - výsledkom je vyšší stupeň drvenia.
Výhody prehľadne

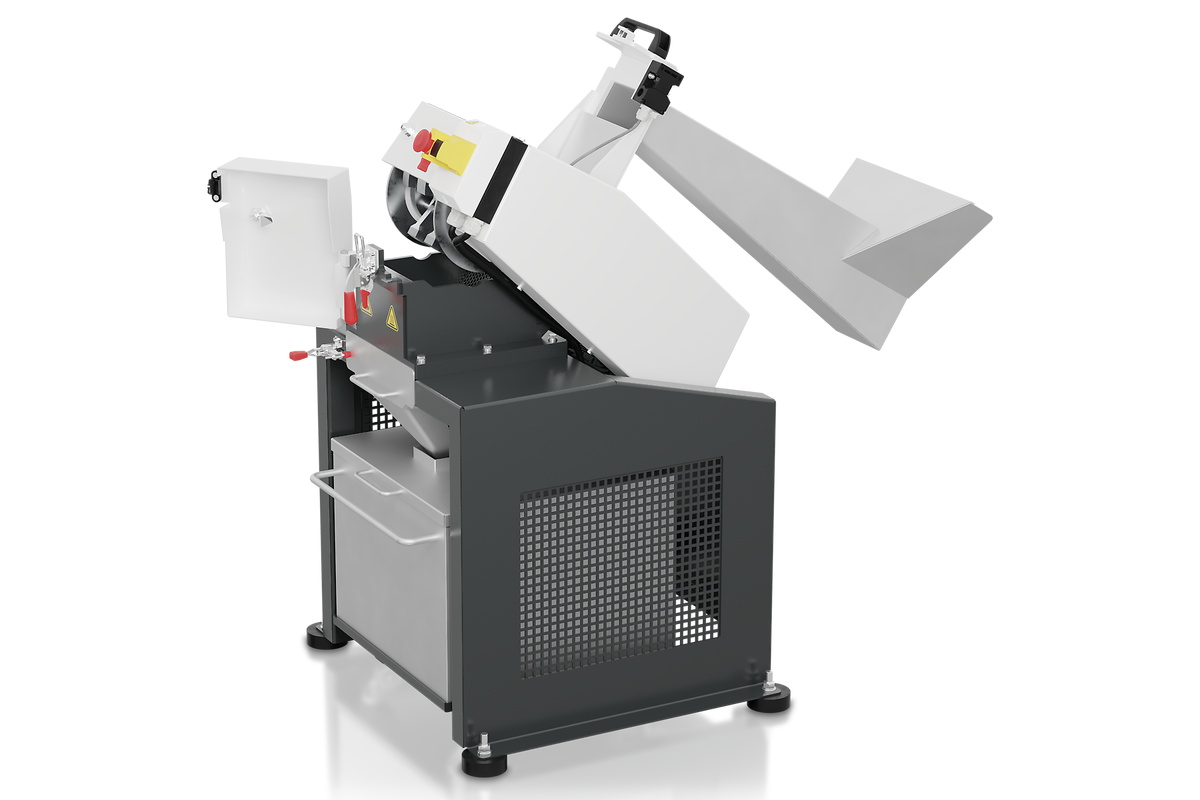

Jednoduché čistenie rotora a kladíviek vďaka
Na zabezpečenie dlhej životnosti kladívkového mlyna HM 200, aj keď sa väčšinou používa na náročné drvenie, môže používateľ vymeniť nasledujúce diely:
Bezpečnostný spínač a brzdový motor zabezpečujú okamžité zastavenie jednotky, napr. pri neúmyselnom otvorení dvierok.

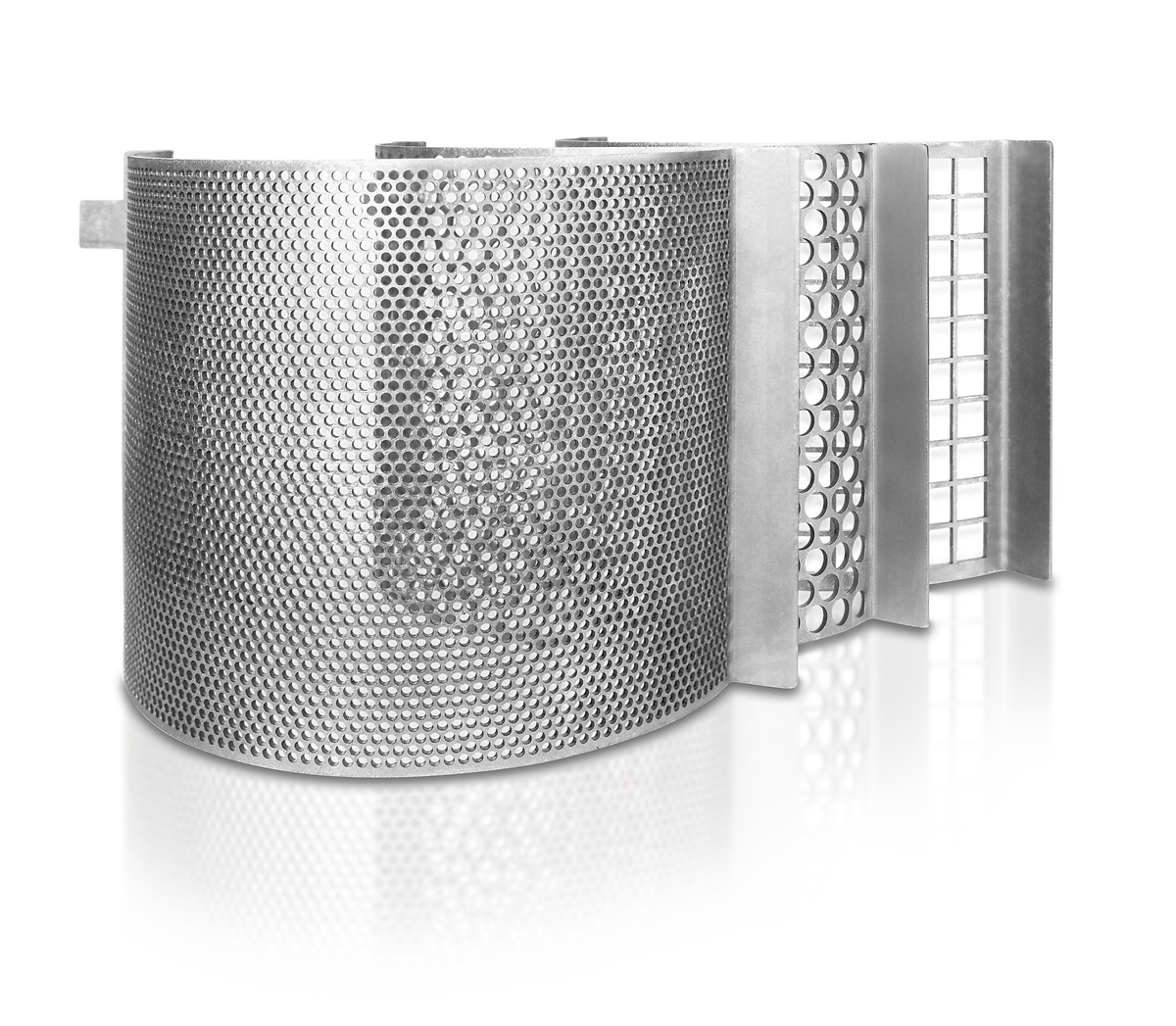

Konečná jemnosť materiálu vzorky, ktorú možno dosiahnuť, závisí od vlastností vzorky. Tvrdé a krehké vzorky možno v prístroji HM 200 ľahko rozdrviť na veľkosť častíc pod 0,8 mm. Sortiment sít s veľkosťou otvorov od 2 mm do 40 mm umožňuje dokonalé prispôsobenie požiadavkám aplikácie.
Tvrdé, vláknité alebo mokré vzorky, ako sú plastové hračky, drevo alebo mokré uhlie, možno úspešne drviť v kladivovom mlyne pomocou sita so strednou až veľkou veľkosťou ôk.

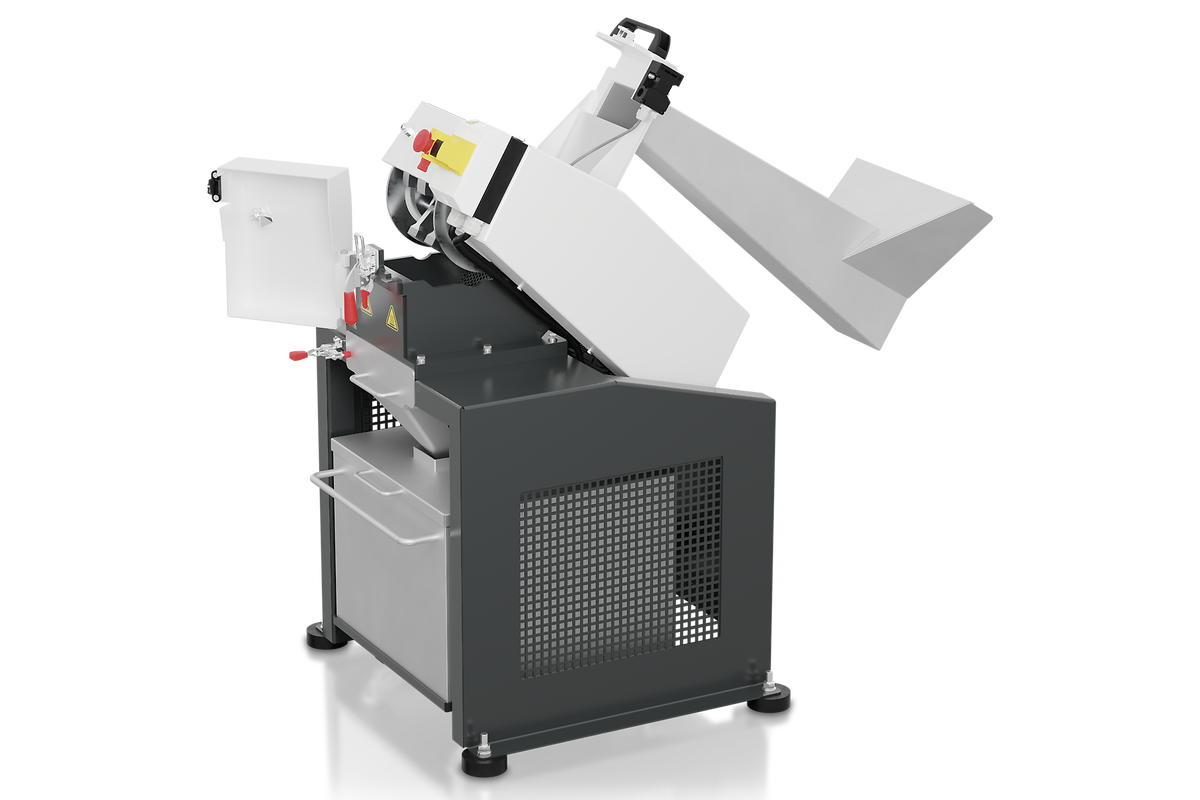

Kladívkový mlyn HM 200 je vhodný na dávkové aj kontinuálne mletie a môže byť vybavený rôznymi zásobníkmi a zbernými systémami.

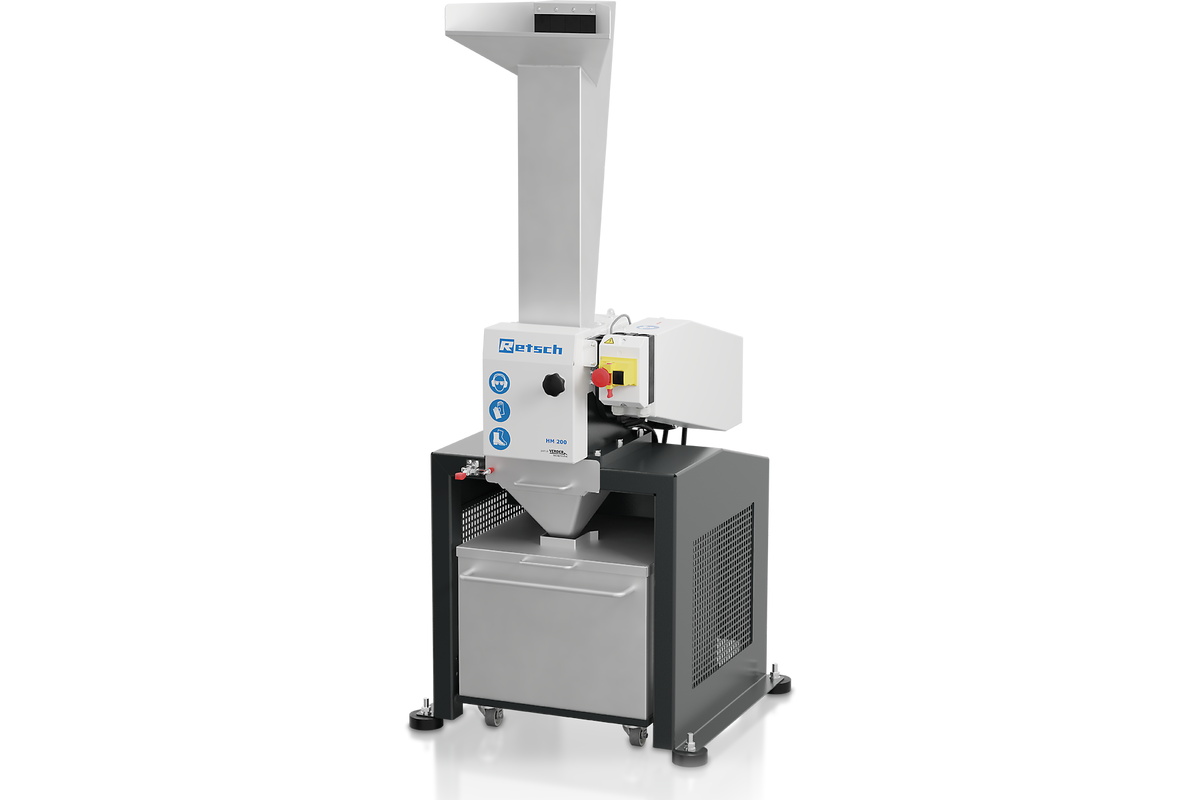

Násypka pre dlhé materiály
Zberná nádoba
10 l
Zberná nádoba
30 l
Gravitačný výstup na nepretržitú prevádzku
Výkonný kladívkový mlyn RETSCH je ideálny na predbežné drvenie a jemné mletie rúd, žuly, keramiky, kremeňa, trosky, zeminy, uhlia, skla, cementového slinku, dreva, plastov, kŕmnych peliet, suchého krmiva pre zvieratá, sušených bylín atď.
sklo
uhlie
krmivo pre zver
byliny
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
| Aplikácie | hrubé a predbežné drvenie, desaglomerácia |
| Oblasť použitia | chémia / plasty, geológia / metalurgia, potraviny / krmivá, poľnohospodárstvo, sklo / keramika, stavebné materiály, strojárstvo / elektronika, uhlie, životné prostredie / recyklácia |
| Vstupný materiál | stredne tvrdý, tvrdý, krehký, húževnatý, vláknitý |
| Princíp redukcie veľkosti zrna | náraz, strih |
| Vstupná veľkosť materiálu * | < 100 mm |
| Konečná jemnosť | < 0.8 mm |
| Veľkosť dávky / vstupné množstvo* | up to 30 l depending on collecting receptacle |
| Rýchlosť pri 50 Hz (60 Hz) | 3000 min-1 (3500 min-1) |
| Priepustnosť* | 1500 kg/h |
| Obvodová rýchlosť rotora | 31.4 m/s |
| Priemer rotora | 200 mm |
| Druhy rotorov | 10 výkyvných kladív |
| Suché mletie | áno |
| Mletie za mokra | - |
| Kryogénne mletie | - |
| Materiál mlecích nástrojov | kalená oceľ 1.0503 (kladivá); oceľ 1.0330 (sitá) |
| Rozmery sít | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Odsávač prachu | áno |
| Verzia výrobnej linky | áno |
| Objem zbernej nádoby | 10 l, 30 l, kontinuálny výstup |
| Pohon | Trojfázový motor |
| Sila pohonu | 1.5 kW |
| Elektrické napájanie | rôzne napätie |
| Pripojenie k elektrickej sieti | 3-fázové |
| Kód ochrany | IP 54 |
| Š x V x H zatvorený | 320 x 960 x 800 mm |
| Váha netto | ~ 150 kg |
| Normy | CE |

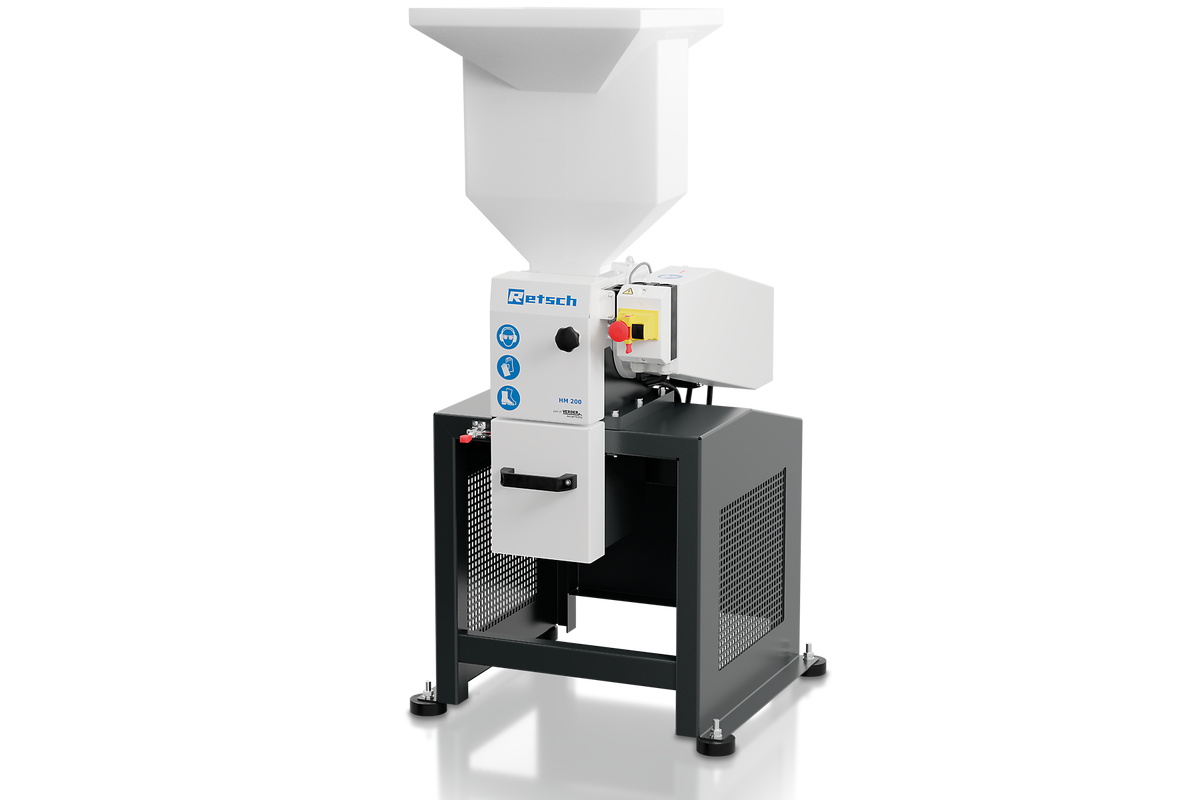

Vzorka sa privádza do mlecej komory kladivového mlyna cez násypku.
Mlyn HM 200 je vybavený horizontálnym rotačným hriadeľom, na ktorom je namontovaných 10 voľne výkyvných kladív. Tieto kladivá drvia materiál vysokou rýchlosťou vo vnútri mlecej komory. Vďaka výkyvným kladivám sa na rozdiel od pevných kladív minimalizuje riziko zablokovania a opotrebovania stroja. Materiál sa drví nárazom každého úderu kladiva a odrazom vo vnútri mlecej komory. Keď je vzorka dostatočne jemná na to, aby prešla sitom, prepadne gravitačným výstupom do zbernej nádoby.
